барьер



барьер
Часть оборудования, обеспечивающая его защиту от прямого контакта в любом направлении.

Примечание.
Кожухи и барьеры могут обеспечивать защиту от распространения огня.
Кожухи должны соответствовать следующим требованиям:

      1) Основание не должно иметь отверстий, или (в пределах, указанных на рисунке 7) оно должно быть сконструировано из перегородок в соответствии с рисунком 6 или изготовлено из металла, допустимая перфорация которого приведена в таблице 12, или оно должно иметь металлический экран с сеткой с ячейками размерами не более 2х2 мм из проволоки диаметром не менее 0,45 мм.

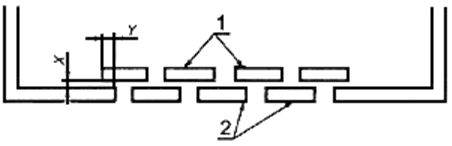

Y - равно удвоенному значению X, но не должно быть менее 25 мм;
1 - полосы перегородки (могут быть ниже основания кожуха); 2 - основание кожуха
Рисунок 1 - Перегородки

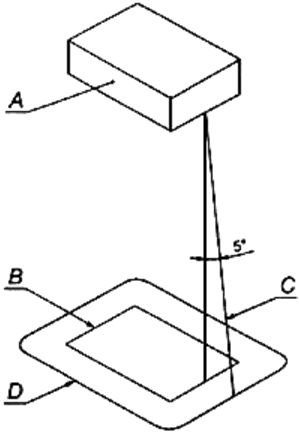

А - часть или компонент оборудования, который рассматривают как источник опасности от огня. Это компонент в целом или часть оборудования, если она не защищена другим способом, или же незащищенная часть компонента, который частично защищен своим корпусом;
В - проекция контуров части А на горизонтальную плоскость; С - наклонная линия, которая очерчивает минимальную зону основания и расположение боковых сторон. Эту линию проводят под углом 5° от вертикали в каждой точке периметра А и ориентируют таким образом, чтобы занять максимальную площадь; D - минимальная зона основания
Рисунок 2 - Участок основания кожуха

Таблица 1 - Допустимая перфорация основания кожуха
В миллиметрах

Минимальная толщина

Максимальный диаметр отверстий

Минимальный шаг между центрами отверстий

0,66

1,14

1,70 (233 отверстия/645 мм²)

0,66

1,19

2,36

0,76

1,15

1,70

0,76

1,19

2,36

0,81

1,91

3,18 (72 отверстия/645 мм²)

0,89

1,90

3,18

0,91

1,60

2,77

0,91

1,98

3,18

1,00

1,60

2,77

1,00

2,00

3,00


      2) Боковые стороны не должны иметь отверстий в пределах области, которая задана наклонной линией С на рисунке 7.
      3) Кожух и любая перегородка или огнестойкий барьер должны быть изготовлены из металла (кроме магния) или из неметаллических материалов, имеющих класс огнестойкости FV-1 или выше в соответствии с ГОСТ Р 50695.
      4) Кожух и любая перегородка или огнестойкий барьер должны иметь соответствующую жесткость.

[ГОСТ Р 52319-2005 (МЭК 61010-1:2001)]
